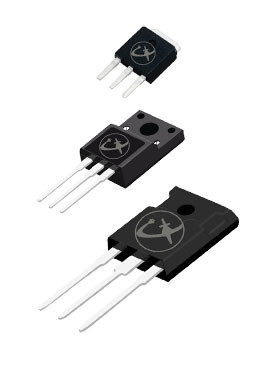

Szczegółowe specyfikacje VSD wysokonapięciowy MOSFET N Channel Cool Mos

Opis produktu:

Nasz wysokonapięciowy MOSFET jest w 100% przetestowany w lawinie, zapewniając, że może wytrzymać wysokie napięcia bez uszkodzenia.Dzięki temu jest to solidne rozwiązanie dla krytycznych zastosowań, takich jak zastosowania fotowoltaiczne i oświetleniowePrzy napięciu bramkowo-źródłowym ±30V jest kompatybilny z szerokim zakresem obwodów i systemów.

Ponadto nasz MOSFET posiada niską Ciss, co minimalizuje ryzyko oscylacji wysokiej częstotliwości i poprawia stabilność systemu.co czyni go idealnym do zastosowań wymagających szybkiej pracy.

Dzięki możliwościom wysokiego napięcia, nasz MOSFET może zapewnić niezawodną wydajność w różnych ustawieniach.nieprzerwane zasilanieNasz wysokonapięciowy MOSFET to świetny wybór.

Charakterystyka:

• Nazwa produktu: MOSFET wysokonapięciowy
• napięcie z źródła bramy (Vgs): ±30V
• Zastosowanie: Przeklęcie zasilania Adaptora i Ładowarki, Przekaz zasilania w trybie przełącznika, Przekaz zasilania nieprzerwany, Korekta czynnika zasilania
• Rodzaj: N
• Technologia: MOSFET
• Wysokie światło:
  • Niski opór ON
  • 100% testowane w lawinie
  • Niski Ciss
  • Szybkie przełączanie

MOSFET wysokiego napięcia nadaje się do urządzeń zasilania, zastosowań oświetleniowych i innych zastosowań związanych z energią.

Parametry techniczne:

Q1. Kim jesteśmy?

Odpowiedź: Jesteśmy z siedzibą w Guangdong w Chinach, fabryka rozpoczyna działalność w 2012 roku, jest krajowym przedsiębiorstwem o wysokiej technologii, które koncentruje się na pakowaniu i testowaniu urządzeń półprzewodnikowych.Obecnie ma ponad 180 ma ponad 180 pracowników i ponad 10000 metrów kwadratowych powierzchniZapewniamy ponad 600 KK wysokiej jakości urządzeń półprzewodnikowych rocznie.

Q2.Jaka jest pańska linia produktowa?

O:Istniejące główne linie produkcyjne obejmują: Schottky,Schottky o niskiej częstotliwości fal,Diody szybkiego odzyskiwania, Mosfet wysokiego napięcia, Mosfet średniego i niskiego napięcia, Super Junction Mosfet, IGBTDiody barierowe SiC i SiC Mosfet itp..

Q3.Jaka jest aplikacja produktu?

Odpowiedź: Szeroko stosowane w różnych dziedzinach, takich jak adaptery zasilania, oświetlenie LED, silniki bez szczotek, zarządzanie bateriami litowymi, inwertery, magazynowanie energii i ładowanie, itp.

Q4.Jaka jest twoja przewaga konkurencyjna?

A:1Mamy własną fabrykę montażową i testową, stałą inwestycję przekraczającą 70 milionów juanów. Posiadamy najlepsze zautomatyzowane urządzenia Wire Bond,Zapewniają ponad 600KK urządzeń półprzewodnikowych rocznie.

2. Korzyści z usług,stabilny system dostaw,zrównoważone i stabilne zaopatrzenie w produkty.Nasze własne laboratorium może szybko i skutecznie współpracować z weryfikacją.

3. Zapewnienie jakości. Najbardziej popularna cyfrowa fabryka systemu MES w dziedzinie pakowania i testowania, certyfikowana przez ISO9001 wersja 2015 i IATF16949.

4. Uaktualnianie produktów,nieustanne badania i opracowywanie nowych specyfikacji i kształtów opakowań w celu zaspokojenia potrzeb zastosowań większej liczby klientów.

Q5. Jakie są warunki pakowania?

Odpowiedź:Zwykle różne opakowania mają inne opakowania.TO-252/263 to rolka + zamknięty worek + pudełko wewnętrzne + karton.TO-220/247 to rurka + pudełko wewnętrzne + karton.

Q6. Jakie jest MOQ?

O: Dostarczamy próbki dla każdego przedmiotu. MOQ zależy od ilości zamówienia.

Q7.Jaka jest Twoja gwarancja jakości?

O: Zapewnij próbki do testowania. Upewnij się, że produkt masowy jest zgodny z próbką. W przypadku jakichkolwiek zmian próbka zostanie ponownie dostarczona do testowania.100% test i kontrola wszystkich produktów przed dostawą.

Q8.Czy akceptujesz dostosowanie?

A: Tak, wyślij mi swoje wymagania!

P9. Jak się z Państwem skontaktować?

Odp.: Wyślij szczegóły zapytania poniżej, kliknij  Wysyłać , TERAZ!!!

Jeśli macie jakieś pytania, nie wahajcie się skontaktować z nami.
